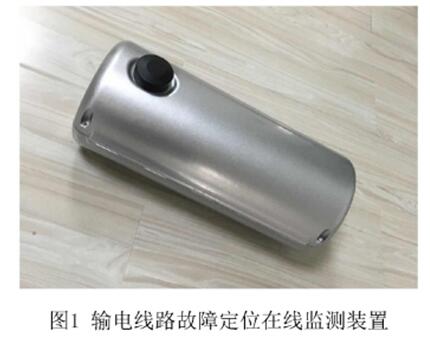

輸電線路故障定位裝置
1.產品概述
隨著電力系統規模的日益擴大，高壓遠距離架空輸電線路日益增多。輸電線路作為能量傳輸的紐帶，是各大型電力系統之間的聯絡線，同時也是整個系統安全穩定運行的基礎。一旦輸電線路上發生故障，須盡快找到故障點，排除故障，恢復供電。但是，由于高壓和超高壓輸電線路往往暴露在不同的環境并分布在廣大的地理區域，運行環境惡劣(如險峻山區，不良地質，嚴寒氣候，交通閑難等)，因此。它也是電力系統中發生故障最多的地方。在線 路故障后迅速準確找到故障點，不僅對及時修復線路和快速恢復供電，而且對整個電力系統 的安全穩定和經濟運行都有十分重要的作用。 輸電線路故障定位在線監測系統是是一種在線測定輸電線路故障點位置的裝置。不僅可以根據不同的故障特征迅速準確地判定故障點，提高故障定位精度從而提高故障巡線效率，而且還能夠捕捉暫態故障行波波形，對故障是雷擊故障還是非雷擊故障、雷擊故障屬繞擊還是反擊進行智能辨識。輸電線路故障定位在線監測系統不僅能有助于及時修復故障線路，確保整個電網的安全穩定運行，減少因輸電線路故障帶來的經濟損失，而且能大量節省巡線的人力和物力，減輕巡線人員繁重的體力勞動。從技術上保證電網的安全、穩定和經濟運行，具有巨大的社會和經濟效益。
2.系統組成
輸電線路故障定位在線監測系統由前端采集系統和系統分析軟件兩大部分構成，其中前端采集系統分為取樣CT、高速數據采集裝置、故障啟動裝置、無線傳輸裝冒和取電裝冒，該系統總體結構如圖2所示。
1、可在線準確檢測并記錄線路單相接地故障距離、相間短路故障距離、斷路故障距離、斷路故障距離、瞬間故障發生的距離；
2、可在線記錄線路雷電流、進行雷擊點定位和雷擊次數的統計；
3、可在線檢測線路負荷電流，包括定時回傳及召測負荷電流數據；
4、軟件具有自動故障識別、輸出報警和數據文件存儲功能；
5、具有快速自動定位故障位置、故障距離、故障時間、故障類型等功能；
6、采用雙RAM記錄技術，消除暫態信號“記錄死區”，防止雷電流干擾造成漏記故障數據；
7、測距精度不受故障電阻、線路參數不對稱、互感器誤差、線路分布電容等因素的影響；
8、可在當地或通過通信網對系統進行配置、管理及維護；
9、故障檢測裝置檢測方法新穎，不僅動作可靠、性能穩定，而且安裝和卸落都極其簡單方便。
HZDQ-DW-2000電纜線路分布式故障預警與精確定位裝置產品.pdf
本文由橋架生產廠家鎮江華中電器有限公司于2022.03.31整理發布。
